体育场馆解决方案

体育馆解决方案

2018-3-19

1.1 概述:

系统由以下几部分构成:


1) 观众席扩声;

2) 主席台扩声;

3) 赛场扩声;

4) 主席台扩声;

5) 流动扩声;

6) 控制室监听系统;

7) 音频控制、传输、处理系统;

8) 声源拾取及重放系统;

9) 系统配电设计;

系统除了对各部分进行科学合理的设计和配置外,还需对信号的分配和传输进行科学的统筹规划,使系统信号流程清晰,使用操作方便。

1.2 技术指标:

本体育场扩声系统应满足JGJ/T131-2000/J42-2000《体育馆声学设计及测量规程》中二级标准要求, 具体技术指标如下:

(1)最大声压级:西看台观众席≥98dB, 场地≥92dB,东看台观众席≥90dB。

(2)传输频率响应:以250Hz~4,000Hz平均声压级为0dB,在此频带内允许+4~-6的变化(1/3倍频程测量);

(3)传声增益:125~4000HZ平均≥-12dB。

(4)声场不均匀度:中心频率为1kHz、4kHz(1/3倍频程带宽),大部分区域不均匀度≤10dB。

(5)系统噪声: 扩声系统不产生明显可觉察的噪声干扰(如交流噪声等)。

(6) 语言清晰度指标:RASTI≥0.5。

一言而蔽之,这是一个具备了合理性、可靠性、先进性的现代体育场集成扩声系统,我们也相信在很短时间内,这也会成为国内新建体育场的扩声系统新标准。

1.3 设计依据:

中华人民共和国现行有关规范:

JGJ 31-2003《体育建筑设计规范

JGJ/T131-2000《体育馆声学设计及测量规程》

J42-2000《体育馆声学设计及测量规程的条文说明》

GB 50371-2006《厅堂扩声系统设计规范》

JGJ/T 16-2008《民用建筑电气设计规范》

GB/T 14476-93 《客观评价厅堂语言可懂度的“RASTI”法》

GB/T 14197-93 《声系统设备互连的优选配接值》

GB 50016-2006《建筑设计防火规范》

GB/T50314-2006《智能建筑设计标准》

GB/T50311-2007《综合布线工程设计规范》

GB/T50312-2007《综合布线系统工程验收规范》

GB50259-96《电气装置安装工程电气照明装置施工及验收规范》

GB 50169-2006《电气装置安装工程接地装置施工交验收规范》

GBJ 232 《电气装置安装工程施工及验收规范》

GB 50300 《建筑工程施工质量验收统一标准》

GB 50303 《建筑电气安装工程施工质量验收规范》

GB 50343-2004《建筑物电子信息系经防雷技术规范》

GB/T14549/93电能质量、公用电网谐波

GB/T126661/6/90电缆的耐燃性考核标准

GB50217/94电缆设计规范

GB50258/96电缆敷设规范

其它有关国家及地方的现行规程,规范及标准;

1.4 设计思路:

保证全场有较高的语言清晰度和长时间提供足够的声压;

场地各个位置无明显回声、颤动回声和声聚焦等音质缺陷;

系统没有明显的声反馈问题;

系统满足整个观众看台区域、体育比赛赛场的均匀扩声、声音涵盖区域声场分布均匀、频率响应一致;

扩声系统扬声器为分散群组布置方式;

扩声系统采用数字控制方式、设备高度集成化;

用户采用简便的电脑操作界面,可以全面控制系统操作以及监控;

系统配置多种保护措施和音频输出接口;

音响系统的设备在正常使用中各种噪声指标小于规定限值;

扬声器群组的外形和安装位置不影响场地整体风格和安全。

1.5 设计要点

声场设计完全符合现代体育场馆的技术要求,采用手工计算、专业EASE模拟软件计算相结合的办法;

系统配置齐全、合理、完善,整体性能一致,没有瓶颈地带,并具有较高的性价比;

扬声器选用世界著名品牌,结合音响性能、功能多样化、唯美外观为一体的全天候扬声器,其雅致的外箱配有正面全网罩的结构,使其具有不易沾灰尘外观;并配有防水接口、密封螺丝帽及SJO电线,完全满足体育场在户外恶劣环境的使用和现场安装条件的限制要求。

扬声器具有能量集中,声场涵盖准确,可减少不必要的声反射(在涵盖角度外呈6dB快速衰减),为涵盖区域提供极高的声压,从而保证全体观众欢呼时仍可听到现场高清晰度的扩声。

功率放大器建议选用与扬声器同品牌的功放,其创新的安全保护设施、无比的动态范围,被国内众多重要场合广泛使用,并且消除可损坏大多数扬声器系统的削波。

调音台选用的是得到最广泛运用的、被专业音响人士一致认可的世界级调音台;

音源设备及周边设备选择完全满足设计要求,为国际著名品牌,档次较高,并达到广播级的使用要求;

安装方案合理、可靠、可行,并委派专业施工技术人员施工,全程符合规范化的管理和措施,采用专业仪器进行调试及测量,以保证系统的调试及测量方法符合国家相关标准;

1.6 主扩声系统设计:

我们对于系统设计的首要原则是满足工程技术要求,并且在综合性能价格比的情况下做到满足招标文件的标准。

1) 观众席扩声形式

在本体育场观众席扩声中我们采用分散群组布置方式,均匀覆盖全场,以确保语言清晰度、声场的均匀度。

在主扩声系统设计的音箱选用上,严格遵循以下几个重要原则:

a) 体积小、功率大、频带宽;

b) 频率及相位响应平坦,极低的失真,音质优美;

c) 音箱的指向性强、Q值高、束宽特性平坦,有良好的声场覆盖控制能力;

d) 具有良好的国际品牌认同度

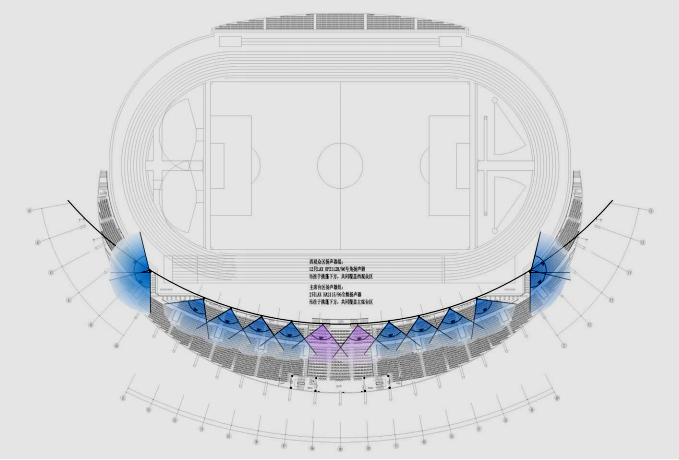

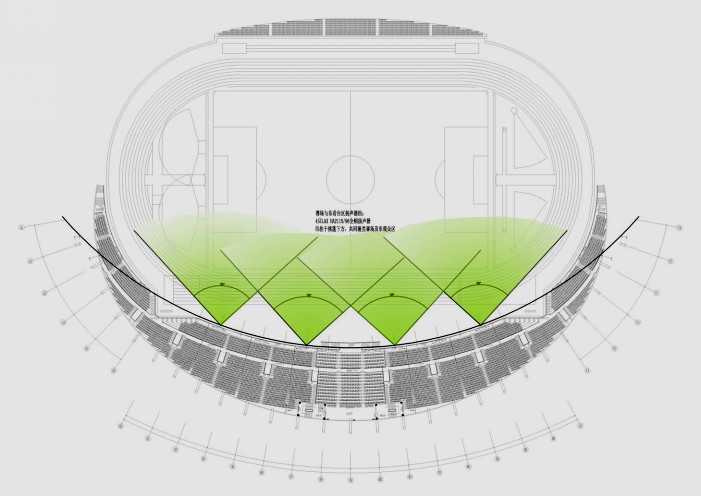

1) 观众席扬声器系统的布置

扬声器是扩声系统最重要环节之一,特别是对音质有高要求的体育场,扬声器质量更是整个扩声系统中的关键。

     其主要技术特点表现在:

a) 对观众席座位的直达声有良好覆盖

b) 来自扬声器的直达声和自然声源的声像大致相同

c) 直达声强、声场均匀、空间方向感好,语言清晰度高

下面分别加以说明:

所有固定安装的扬声器均采用专用数字多功能信号处理器进行信号处理。处理器对声音信号进行各种功能的处理外,还具有动态控制、放大控制保护功能,避免在最大声压级下产生不应有的失真,有力的保护扬声器系统。
